深圳先進院研發可穿戴微針貼片賦能超聲波?實現連續血糖監測
連續血糖監測是糖尿病診療與長期管理的關鍵手段。然而,當前商業化連續血糖監測設備多依賴酶促氧化還原反應特異性檢測葡萄糖,存在需周期性更換、儲存條件嚴苛、成本高昂等固有局限;而許多創新的無酶監測方案,常采用光學讀取方式,這種方法依賴定制化的精密檢測裝置,測量易受環境干擾,且光學造影劑存在生物安全性隱患。
近日,中國科學院深圳先進技術研究院生物醫學與健康工程研究所、醫學成像科學與技術系統全國重點實驗室孟龍研究員聯合香港理工大學蘇眾慶教授、韓國科學技術先進院Jeong Jae-Woong教授開發出一種無酶、可穿戴、聲學可讀的微針貼片(ARMPatch),通過耦合葡萄糖響應水凝膠與超聲檢測技術,賦能通用的超聲探頭以生化監測的功能。ARMPatch可以作為商用超聲設備的“智能血糖監測配件”,實現微創、長效、穩定的連續血糖監測,為無酶連續血糖監測技術提供了全新解決方案,拓寬了超聲技術在健康監測領域的應用范疇。相關成果以"Augmenting Ultrasound for Continuous Glucose Monitoring via A Wearable Acoustically Readable Microneedle Patch"為題發表在Science Advances期刊上。
在材料結構方面,ARMPatch以苯硼酸功能化葡萄糖響應水凝膠為核心基材,無需酶分子即可實現葡萄糖的特異性識別;微針陣列僅穿透表皮層,接觸組織間液完成微創采樣;其內部摻雜生物相容性二氧化硅微球,顯著提升超聲成像對比度,成功解決了水凝膠與生物組織聲阻抗相近、難以辨識的核心問題,實現超聲波對微針的精準監測,開創了微針結構設計的全新方向。
在傳感機制方面,微針?biāo)z與組織間液接觸后,葡萄糖分子與苯硼酸基團特異性結合,觸發水凝膠發生可逆溶脹,微針長度變化與葡萄糖濃度呈現定量關聯;通過標準超聲探頭即可無創讀取微針長度變化,將血糖水平轉化為可量化的聲學信號,實現利用超聲探頭對血糖的連續、微創檢測,有力推動便攜式/穿戴式超聲設備向家庭健康監護領域拓展。
在轉化前景方面,研究團隊開展了系統的體外與體內實驗,ARMPatch的血糖監測展現出出色的轉化前景。體外模擬條件下,ARMPatch在0-40 mM血糖濃度范圍內呈現良好線性相關性,檢測分辨率達mM級,響應時間為30-60分鐘;同時,其對生理范圍內常見干擾物質表現出優異選擇性,且能穩定實現56天的葡萄糖響應,長效性遠超傳統酶促連續血糖監測。在裸鼠模型中,ARMPatch成功實現7天連續監測,期間小鼠佩戴貼片正?;顒樱怀曅?zhǔn)的微針變化與商用血糖儀測量的血糖值高度相關;此外,生物相容性測試證實,水凝膠生物安全性高,皮膚組織僅出現輕微免疫反應,7天內可完全恢復,其安全性與微創性得到充分驗證。
ARMPatch的研發,擺脫酶活性限制,將血糖濃度轉化為超聲可讀的微針形變信號,相比現有酶基產品的使用壽命提升數倍,大幅降低制備與使用成本,開辟了宏觀超聲成像檢測微觀血糖變化的新思路,為長效連續血糖監測提供了全新的技術路徑。同時,毫米級微針僅穿透表皮層,無明顯痛感與組織損傷,并且微針隨血糖濃度產生的微小體積變化,可直接被超聲探頭"看見"并量化,發展了超聲在可穿戴生物傳感領域的應用路徑。此外,ARMPatch兼容各類標準超聲設備,無需額外定制化硬件,可無縫對接便攜式、可穿戴超聲系統,大幅降低家用與臨床血糖監測的技術門檻,推動超聲從影像診斷工具向生理參數監測平臺轉型。通過對水凝膠組分進行改性優化,該技術可延伸至pH、蛋白質等其他生物標志物的檢測,進一步拓寬超聲技術在生物傳感領域的應用邊界,構建多指標集成監測平臺。
中國科學院深圳先進技術研究院、醫學成像科學與技術系統全國重點實驗室孟龍研究員與香港理工大學蘇眾慶教授、韓國科學技術先進院Jeong Jae-Woong教授為論文共同通訊作者。香港理工大學博士生張王霖翰、徐健剛,中國科學院深圳先進技術研究院博士生李昕珈,韓國科學技術先進院張藝智為論文共同第一作者。該項目獲得中國國家自然科學基金委-香港研究資助局聯合基金,香港研究資助局優配研究基金,中國國家自然科學基金,韓國國家研究基金的聯合資助。

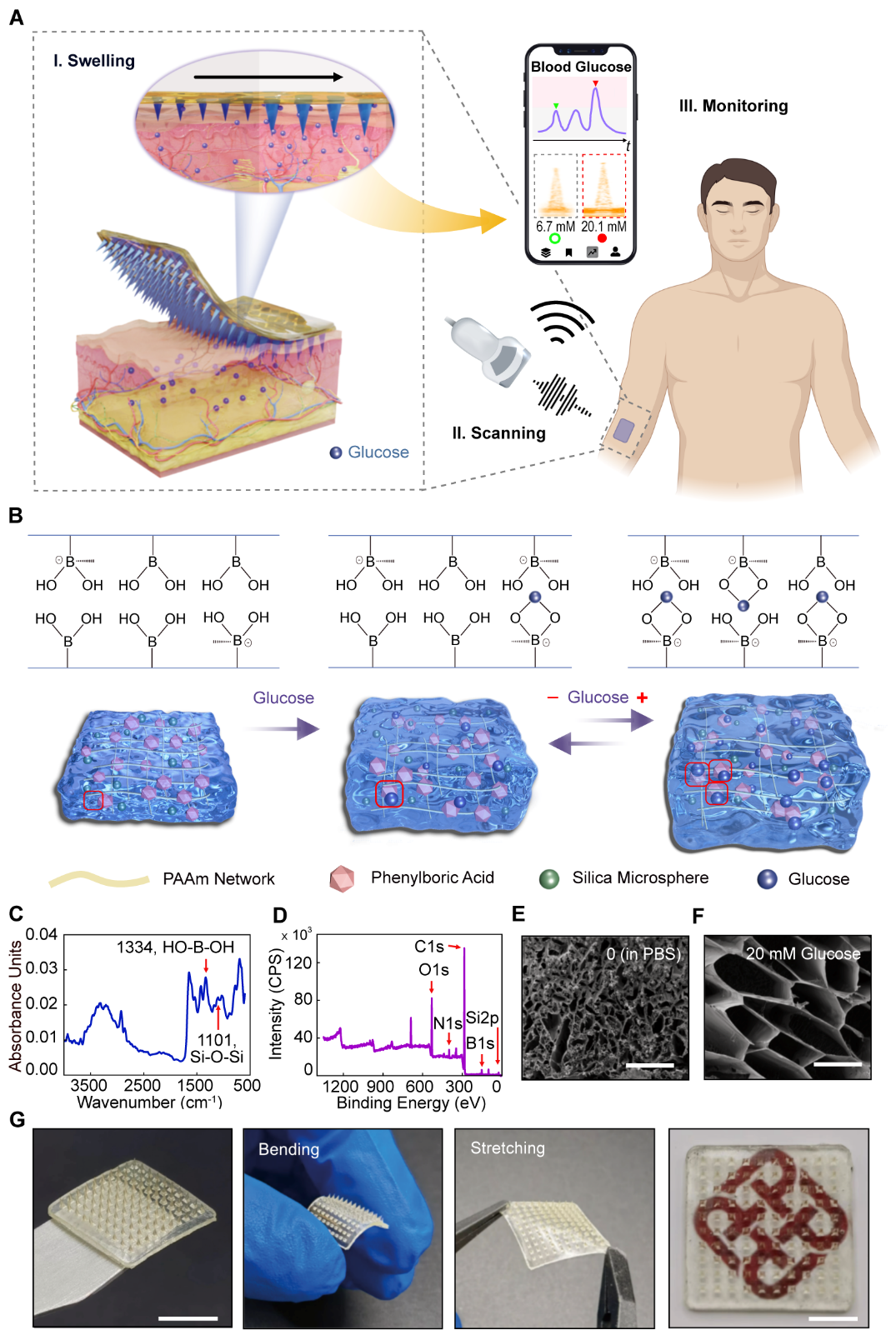

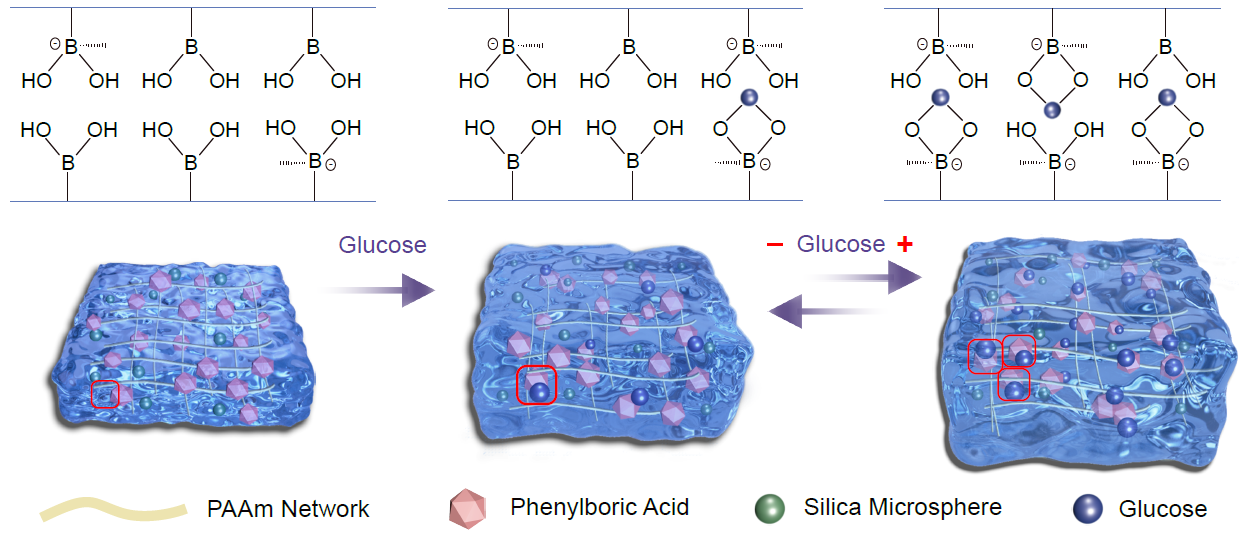

使用標準超聲探頭結合開發的ARMPatch的連續血糖監測系統示意圖以及葡萄糖調節下合成水凝膠葡萄糖響應機制示意圖

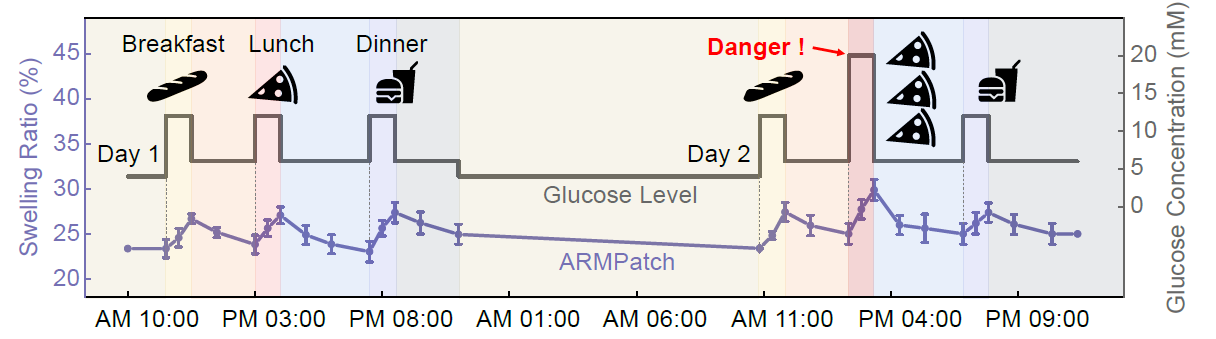

ARMPatch傳感器的膨脹率隨典型糖尿病患者血糖水平模擬波動的變化情況

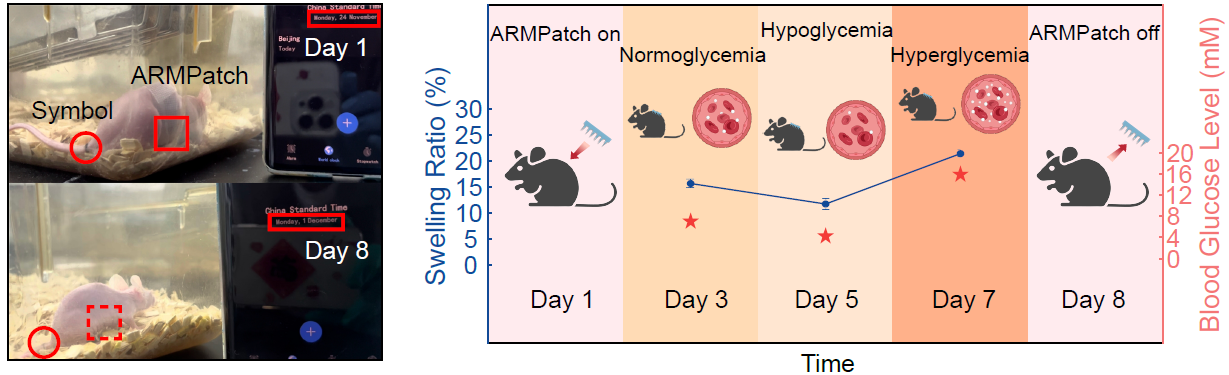

在體實驗中,ARMPatch的膨脹率隨體內血糖水平變化情況
