Nature | 深圳先進院研發可個性化適配的新型磁流體機器人 為左心耳封堵帶來全新方案
心臟左心耳血栓是房顫患者常見的并發癥,一旦血栓發生會導致患者中風風險加劇。當前,針對左心耳血栓常用的方式是口服抗凝藥,或?qū)嵤┳笮亩舛滦g(shù),但傳統的金屬封堵器常常面臨封堵不全、血栓形成等難題。
針對這一臨床難題,北京時間3月5日,中國科學院深圳先進技術研究院集成所徐天添團隊聯合中國醫學科學院阜外醫院潘湘斌團隊,在《自然》發表最新研究。合作團隊首次研發出了一種可個性化適配所有左心耳類型的磁流體機器人(Magnetofluids),并提出了一種基于液體的心臟左心耳封堵的技術體系。
該研究首次解決了心臟左心耳血栓治療中面臨的“封堵周圍漏、器械相關性血栓、心肌損傷、內皮化不完全”等核心痛點,實現了在豬模型上超過10個月的穩定封堵,顛覆了目前臨床上使用的基于金屬封堵器的封堵手段,標志著左心耳封堵技術從“固體適配”邁向“流體完全封堵”的全新階段。
該研究中,深圳先進院研究員徐天添、吳新宇,阜外醫院主任醫師潘湘斌、王首正為論文共同通訊作者;浙醫二院經血管植入器械研究院特聘研究員王姝(原徐天添團隊博士后),阜外醫院助理研究員鞠文浩、博士后莊東林,中國科學技術大學博士生陳哲誠(原徐天添團隊碩士),深圳灣實驗室研究員趙東良為論文共同第一作者。深圳先進院為該研究第一單位。
破解左心耳血栓臨床難題
心臟左心耳是左心房向外延伸的狹長管狀結構,具有調節左心房壓力、儲存血液、參與凝血、維持心臟功能等作用,其內壁凹凸不平的結構易導致血流堵塞,是房顫患者血栓形成的主要原因。
而對于無法使用口服抗凝藥的房顫患者來說,左心耳封堵術是降低其中風風險的關鍵治療手段。
現有的封堵技術長期面臨兩大核心挑戰:一方面,現有的金屬封堵器質地堅硬,需刺破心肌壁才能固定,易導致封堵器周圍漏、器械相關性血栓和心肌損傷,硅膠等軟封堵器需要過度擴張才能封堵,易破壞心臟內血流動力學;另一方面,左心耳內部布滿小梁間隙,不同患者的左心耳形態千差萬別,固體封堵器難以完全適配,未封堵的死角仍可能形成血栓,導致患者中風。
一直以來,徐天添團隊深耕磁控微型機器人技術。該項技術作為先進制造的前沿技術,憑借無線操控、微創介入、精準靶向等優勢,成為解決微創介入診療臨床痛點的重要方向。團隊常年與多個臨床團隊積極開展合作,致力于通過磁控技術實現臨床難題的突破。
2023年11月的一天,徐天添團隊正在圍繞原位固化的磁流體機器人展開實驗,恰逢潘湘斌團隊來訪交流。徐天添團隊在交流中了解到了左心耳封堵的臨床難題。
“普通流體材料難以對抗血流沖刷和心跳擠壓,難以實現安全封堵,如果利用磁流體這類新型材料,巧妙地利用外磁場作用以及本身的自適應塑形能力,或許能克服解決左心耳封堵的臨床難題?!毙焯焯碚f道。
潘湘斌團隊研發的超聲引導介入技術體系可以實時顯示心臟內部結構,為植入磁流體,提供了關鍵引導路徑。雙方一拍即合,迅速開展實驗研究。
團隊在離體豬上完成初步驗證后,對初版磁流體的磁性、流動性、固定性等方面進行了改進和優化,最終研發出了一款新型磁流體機器人。該機器人可以經心臟介入導管進入左心耳中,在磁力牽引下,能成功對抗高速血流和劇烈心跳帶來的干擾。與血液接觸后,它能快速原位固化,繼而形成完全貼合左心耳形狀的磁凝膠,對出血部位完全封堵。
效果超越臨床最廣泛使用的金屬封堵器
“從研究設想到實驗落地,再到論文投稿、返修、上線,整個過程持續了兩年多的時間。”論文共同第一作者王姝回憶。
在研發過程中,團隊發現磁流體機器人在臨床上實現左心耳封堵還存在諸多挑戰。為此,他們以釹鐵硼顆粒為磁響應材料,乙烯-乙烯醇共聚物的二甲基亞砜溶液為基載液,通過仿真、體外實驗確認合適的磁鐵及覆蓋位置,并創新地通過聚乙烯醇粉末調控磁流體,以促進心內膜的生長。團隊通過聚焦臨床實際需求,構建起了完善的磁流體左心耳封堵技術體系,填補了該領域內的技術空白。
此外,由于大鼠無法實施介入手術,需開胸后直接注射封堵,對科研人員的操作精度要求極高;在豬模型驗證實驗中,豬與犬體型、生理結構迥異,需格外注意磁場擺放位置、磁流體固化時間,每次實驗都要進行充分的術前評估、反復預演。兩年多的時間里,研究團隊常常在深圳、北京兩地多次往返,徹夜討論、通宵實驗成為了研究工作的常態。
驗證效果顯示,這一新型磁流體機器人對左心耳的封堵效果優于作為臨床最廣泛使用的傳統金屬封堵器。
研究人員在8頭巴拿馬豬、30只SD大鼠,以及比格犬的跨物種驗證中發現,該材料在實驗動物介入手術中無明顯出血和心率異常。3D重建顯示,新型磁流體機器人能夠徹底封堵左心耳血栓,適用于各種復雜形態的左心耳。磁流體機器人在豬模型上植入2至10個月后,固化后的磁凝膠表面可形成光滑完整的心內膜,解剖學顯示,無器械相關性血栓形成和心肌損傷,為團隊提出的磁流體封堵術的有效性和安全性提供了有力支撐。
審稿人對該成果評價道,該研究將為左心耳封堵術確立全新策略基礎,有望解決現有器械面臨的諸多問題。
左心耳封堵邁向“液體封堵”階段
中國心房顫動管理指南(2025)指出,全球房顫患者人數約為5970萬例。其中相當比例的患者因左心耳形態復雜、高齡、出血風險高等因素,無法耐受傳統金屬封堵器的植入?,F(xiàn)有的金屬封堵器即使有不同的型號,也難以完全適配臨床上復雜形態的左心耳。研究團隊提出的新型磁流體封堵術有望為臨床上左心耳封堵術的實施策略帶來新思路。
徐天添表示,該研究開創了左心耳血栓“液體封堵”的介入治療新模式,為復雜腔隙的完全封堵提供了新范式,是一次工程科學與醫學交叉結合的成功案例。
潘湘斌表示,該研究解決了傳統封堵技術的核心痛點,為房顫患者,尤其是左心耳形態復雜、無法耐受傳統封堵器的患者提供了更安全、長效的卒中預防方案,可減少二次手術風險和醫療成本。
未來,研究團隊將進一步圍繞左心耳封堵后磁凝膠表面內皮的生成機制,以及更長期的安全性方面展開探索,并推動該新型磁流體向臨床應用進行轉化。

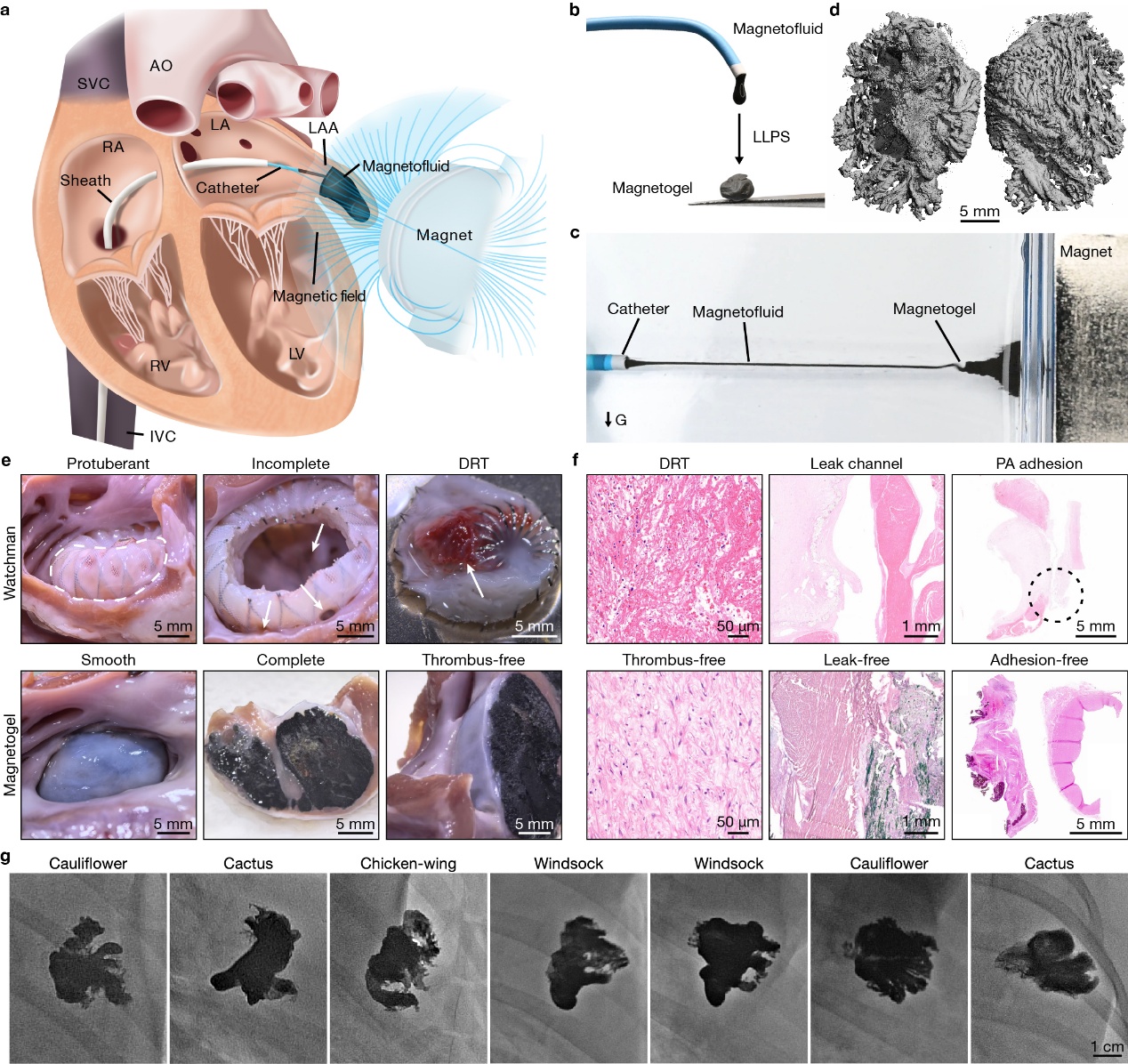

圖1.磁流體左心耳封堵術示意及封堵效果展示。深圳先進院供圖

圖2.磁流體左心耳封堵體外實驗過程(動圖請看附件)。深圳先進院供圖

圖3. DSA(數字減影血管造影)拍攝的巴馬豬體內磁流體左心耳封堵實驗過程(動圖請看附件)。深圳先進院供圖

磁流體磁響應效果測試中。阜外醫院供圖
