Science Advances | 光/聲非侵入腦機接口2.0版:全腦皮層大視野高速神經血管耦合成像
神經血管耦合(Neurovascular Coupling, NVC)是大腦神經活動動態調控腦血流的一種功能機制。當神經元活躍時,鄰近血管通過擴張?jiān)黾友髁?,從而滿足神經活動的能量需求。神經血管耦合機制是維持大腦正常功能的基礎,也是非侵入腦機接口獲取大腦信息的關鍵。然而,傳統技術由于探測范圍有限(通常<1 mm2)或時空分辨率不足,難以實現全腦尺度的神經元與血管活動實時高精度觀測,制約了神經血管耦合機制的研究探索。
7月23日,中國科學院深圳先進技術研究院醫學成像科學與技術系統全國重點實驗室鄭海榮院士、劉成波研究員和鄭煒研究員團隊,在研發第一代頭戴式顯微成像(Science Advances, 11, eadu1153, 2025?)基礎上,實現了技術再次突破,成功研制出高速大視野光聲/熒光多模態顯微成像儀器(LiTA-HM),對活體小鼠全腦皮層范圍內神經元活動和微血管多種參量同時、動態、高分辨成像,為非侵入式腦機接口提供了新的信息采集范式。研究成果以"Photoacoustic and fluorescence hybrid microscope for cortex-wide imaging of neurovascular dynamics with subcellular resolution"為題發表于Science Advances。該期刊同期發表期刊副主編、美國杜克大學Junjie Yao教授Focus文章,對研究進行highlight報道,評價:“ LiTA-HM將神經活動與血管生理融于同一影像,具備空間廣度與時間精度,為破譯大腦最基礎的神經血管協作機制提供了可能。這一突破使得學界向長久以來的目標更近一步——同時以單神經元與單血管的分辨率,實時觀測大腦功能與思維的律動。”
該研究獲得中國科學院先導B專項(XDB0930000)、醫學成像科學與技術系統全國重點實驗室資助,為先導B專項開展后續工作提供了關鍵技術。論文共同第一作者為中國科學院深圳先進技術研究院博士生劉良檢、徐智強副研究員、深圳大學碩士生賴振杰、徐斌副教授。鄭海榮院士、劉成波研究員和鄭煒研究員擔任通訊作者。合作團隊包括中國科學院深圳先進技術研究院朱英杰研究員團隊、暢君雷研究員團隊、香港理工大學賴溥祥教授團隊、海軍軍醫大學沈鋒教授團隊、曲阜師范大學孟靜教授團隊。
研究團隊發展了多面轉鏡與陣列換能器技術,成功研制出高速大視野光聲/熒光多模態顯微成像儀器。該儀器將光學分辨率光聲顯微成像(OR-PAM)與共聚焦熒光顯微成像(CFM)創新融合,在硬件層面實現了雙模態圖像同步獲取與精確配準?;谙冗M(jìn)的掃描與探測技術,儀器突破了傳統多模態系統在成像視野、分辨率與成像速度之間相互制約的局限,具備6 μm空間分辨率,6 mm×5 mm成像視野,以及每秒1.25幀頻的成像速度,能夠?qū)崟r(shí)同步獲取小鼠全腦皮層神經元與血管的活動信息,為開展神經血管耦聯機制研究提供了可能,也為腦機接口研究提供了更加全面的信息。成像系統示意圖與成像結果如下圖所示。
01?高速大視野光聲/熒光多模態成像技術
高速、大視野、高靈敏度探測技術:本研究創新性地采用8通道陣列換能器探測光聲信號,即使在6 mm的大成像視野下,仍能保持極高的光聲探測靈敏度。此外該探測技術與多面轉鏡快速掃描完美融合,允許多面轉鏡在空氣中工作,有效避免了超聲耦合介質對多面轉鏡的干擾,確保了系統的成像速度與穩定性。
先進的圖像重建算法:研究團隊開發了一種適用于陣列換能器探測的光聲圖像重建算法。通過加權平均和自適應條紋濾波與校正算法,不僅顯著提升了圖像的信噪比,還有效解決了陣列探測引入的圖像亮暗條紋問題。
光學成像優化:研究團隊通過光學仿真,優化了多面轉鏡及其掃描光路系統。在6mm成像視野下,系統成像分辨率保持一致,約為6 μm,焦深達到292 μm,為大視野光聲/熒光多模態成像提供了關鍵技術支撐。
基于上述光學、關鍵元器件、系統軟硬件及成像算法創新,研究團隊研制出高速大視野光聲/熒光多模態顯微成像系統LiTA-HM,實現了神經活動與血液動力學參數的全腦同步采集。該成像系統展現出優異的成像性能,在覆蓋全腦皮層的大視野范圍內,能獲取毛細血管級血管網絡與單個神經元胞體信息,成像結果如下圖所示。
02?多場景應用揭示神經血管耦合時空特征
基于LiTA-HM,研究團隊成功開展了小鼠清醒狀態下的腦疾病與腦功能成像實驗,展示了該技術在腦科學研究與應用中的潛力。
癲癇發作狀態下的神經血管耦合研究:研究團隊構建了戊四氮(PTZ)誘導的小鼠癲癇模型,開展了癲癇狀態下的神經血管耦合研究。本研究成功捕捉到了全腦視野下的神經元與血管網絡的擴散性抑制波(SD)傳播過程,如下圖所示,SD波在左右腦分別傳播時,神經元鈣離子動態與腦血管血液灌注強度波動在空間和時間上都具有顯著相關性。研究結果表明,通過監測腦血流動力學變化將有可能確定癲癇發作的腦區位置和發作時間,為臨床癲癇診斷和治療過程定位病灶、預測發作時機提供了全新思路。
缺氧與麻醉刺激下神經血管耦合的異質性響應:研究團隊開展了缺氧與麻醉狀態下的神經血管耦合研究。結果表明,在缺氧和麻醉狀態下,大腦皮層神經元活動均受到顯著抑制,血管顯著擴張,但其響應模式和機制存在明顯差異。在缺氧狀態下,神經元熒光信號變化滯后于血管內氧氣濃度的改變,這表明神經元活動的變化是血管能量供應不足的間接結果。而在麻醉狀態下,神經元熒光信號與血管內氧氣濃度變化基本同步,這種同步性可能是因?yàn)槁樽硭幬锿瑫r(shí)作用于神經元和血管所致。
03?未來展望
LiTA-HM實現了全腦皮層神經元活動與血管網絡的同步高精度觀測,為神經血管耦合機制研究以及下一代腦機接口技術提供了新范式和新思路。
未來研究可在成像技術與腦機接口應用兩個層面展開。在成像技術方面,將繼續優化系統成像性能,擴大其成像視野并提升成像速度,未來可用于靈長類動物全腦視野的高速成像。在腦機接口應用方面,該技術有潛力用于腦功能信息非侵入讀取,基于神經血管耦合機制精準解析大腦功能活動,為腦機接口研究提供關鍵科學依據。

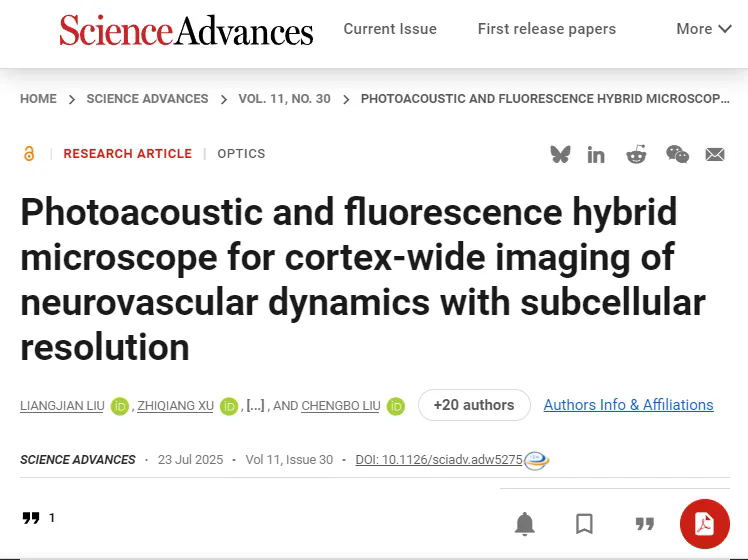

文章上線截圖

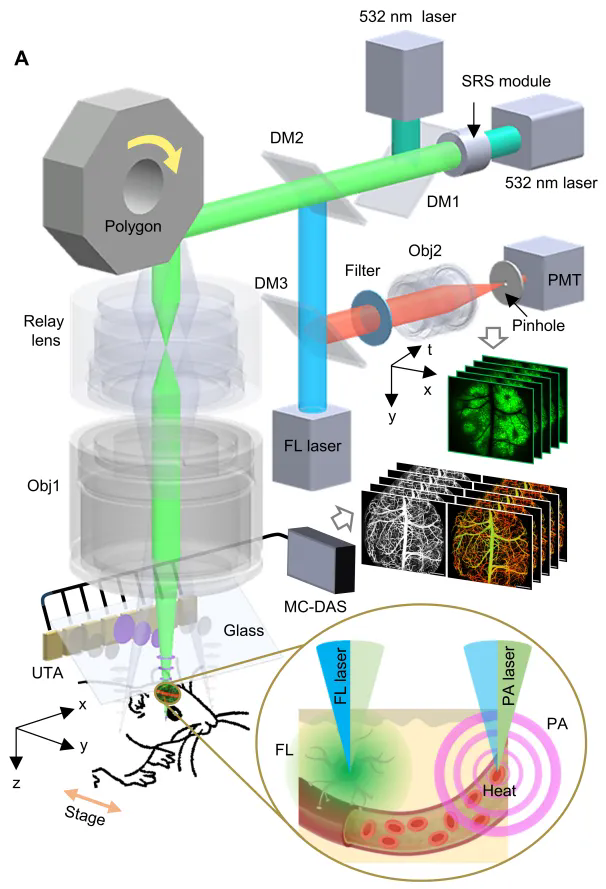

LiTA-HM示意圖及其成像結果

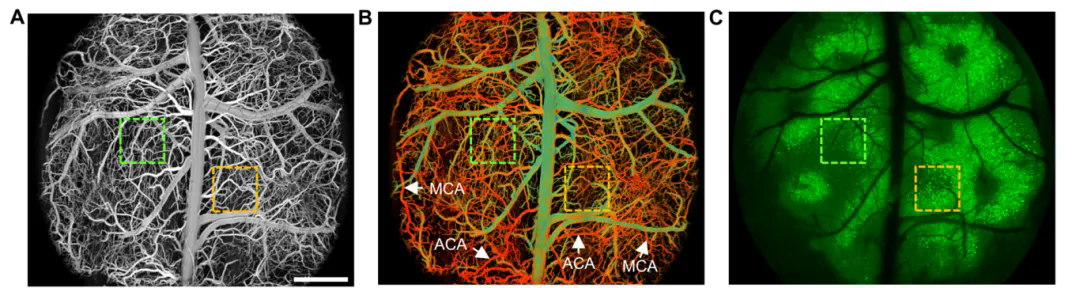

成像結果(A) 小鼠全腦血管結構圖;(B) 血管血氧飽和度圖;(C) 神經元胞體圖。標尺為1 mm
癲癇發作狀態下的神經血管耦合研究
