等離激元納米光子器件品質因子研究獲新突破
等離激元是光與金屬中自由電子相互作用形成的一種電磁模式,能使光突破光學衍射極限的限制,從而實現納米光子芯片器件的大規模集成。由于焦耳熱引起的光學損耗在可見光波段尤為嚴重,嚴重降低了等離激元納米光子器件的性能。因此,除了等離激元增強拉曼光譜(SERS)傳感和等離激元共振(SPR)傳感等極少數應用在生物醫學、氣體檢測以及環境和食品污染物痕量檢測等領域?qū)崿F(xiàn)了商用化外,絕大多數應用(如等離激元納米激光和非線性光學頻率轉換)距離商用化仍然十分遙遠。等離激元納米光子器件的損耗問題,成為該領域研究人員長期以來面臨的最大挑戰。
前期人們主要通過優化貴金屬(如金、銀)的制備工藝以降低其吸收和散射損耗。近年來,人們探索了堿金屬(如金屬鈉)和透明導電氧化物(ITO、AZO)等材料,甚至完全放棄金屬轉向全介電材料(如硅、氮化硅、二氧化鈦)來克服貴金屬的損耗問題。然而,由于貴金屬在場束縛、穩定性等方面的獨特優勢,許多納米光子器件仍然優先采用貴金屬來實現。如何在給定貴金屬材料及其制備工藝的條件下,通過探索新型的結構物理來有效抑制等離激元納米光子器件的損耗,是一個非常具有挑戰性的難題。
10月18日,國際知名光學材料期刊Advanced Optical Materials(《先進光學材料》)發表了中國科學院深圳先進技術研究院集成所副研究員李光元團隊的最新研究成果Plasmonic Metasurfaces with Quality Factors Up to 790 in the Visible,并選為后封面。研究團隊發現,通過利用兩種表面晶格共振模式(SLR)的轉換,可以使得其損耗降低一個數量級,相應地,評價損耗的品質因子提高了一個數量級(即十倍以上),在可見光波段實驗測得了高達790的超高品質因子,是現有紀錄(330)的2.4倍。這為極大提高可見光波段基于等離激元超構表面的上/下轉換熒光增強、納米激光、白光LED、高性能生化傳感、非線性光頻轉換等應用的性能奠定了基礎。
對于貴金屬納米光子結構,人們已經探索了多種新的物理機制來抑制其吸收損耗和散射損耗。其中,由局域等離激元共振和面內衍射光相干耦合形成的SLR,由于具有窄線寬、高品質因子(比品質因子只有20~30的局域等離激元共振高了一個數量級)、大范圍內的電場極大增強等獨特性質,兼具等離激元的場增強和衍射光場的低損耗的優勢,在諸多等離激元納米光子器件的性能提升中展現出巨大的潛力。
SLR又可以分為面外SLR和面內SLR。面外SLR具有比面內SLR更高的品質因子,然而,面外SLR自從2011年測得了高達150的品質因子,打破了當時的紀錄后,由于人們認為支持面外SLR的金屬納米柱必須足夠高(90 納米以上),導致其品質因子一直難以提升。十年來,經過研究人員的持續努力,可見光波段面內SLR的品質因子已經從60提升到了330的紀錄值。
在該研究中,作者采用貴金屬金和銀及其常規的納米加工工藝,深入探討了金屬納米柱的高度和入射角度對SLR品質因子的影響機制。圖1的仿真和實驗結果表明,將納米金柱的高度從100 納米降低到50納米,或者將入射角從15 增加到35 ,仿真和實驗獲得的可見光面外SLR的品質因子均提高了一個數量級,即可高達約1100(仿真值)和540(實驗值)。上述品質因子隨高度和入射角度的演化可以利用陣列偶極和S和單個金柱極化率 之間的相互作用來完美解釋。如圖2所示,隨著高度的降低或者入射角的的增加,S與1/ 的實部從兩個交點從沒有交點,從而導致所得的SLR從第一類(等離激元特性占主導)演變?yōu)榈诙悾ㄑ苌涔鈭鎏匦哉贾鲗?dǎo)),從而導致?lián)p耗極大降低,同時共振峰位從遠離到接近衍射邊緣。將前述納米金柱陣列拓展到納米銀柱陣列,圖3顯示:通過將納米銀柱的高度從100 納米減小一半到50 納米,仿真得到的品質因子也可以提高一個數量級。采用常規工藝加工出50 納米高度的納米銀柱陣列,獲得面外SLR的品質因子仿真值可高達約1500,實驗測量值高達790,是現有實驗世界紀錄值的2.4倍。
在這些前期基礎上,該研究進一步打破傳統對面外SLR所必需的金屬納米柱高度限制,突破了可見光波段SLR的品質因子紀錄。經過五年探索,研究團隊最終解決了從“仿真算出”到“實驗測出”,最后到“理論預測出”超高品質因子等一系列關鍵問題。
該研究中,深圳先進院集成所副研究員李光元為論文通訊作者及第一作者。深圳先進院為該研究第一單位。本工作得到了國家自然科學基金面上項目、廣東省自然科學基金項目面上項目和深圳市基礎研究重點項目的資助。

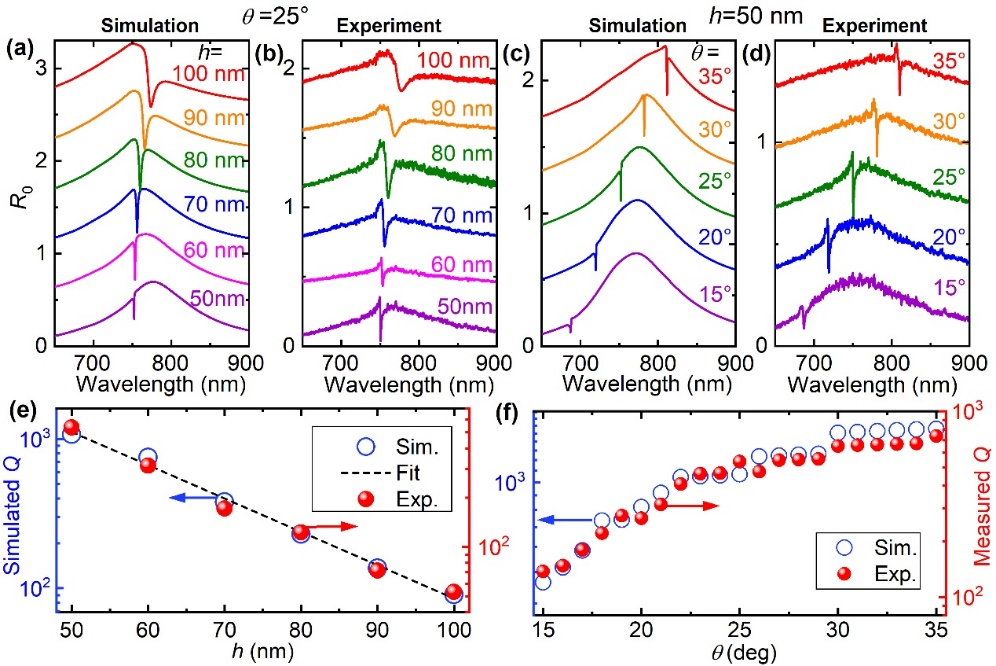

圖1. a-d) 仿真和實驗的反射光譜,e,f)提取的品質因子仿真、實驗值。

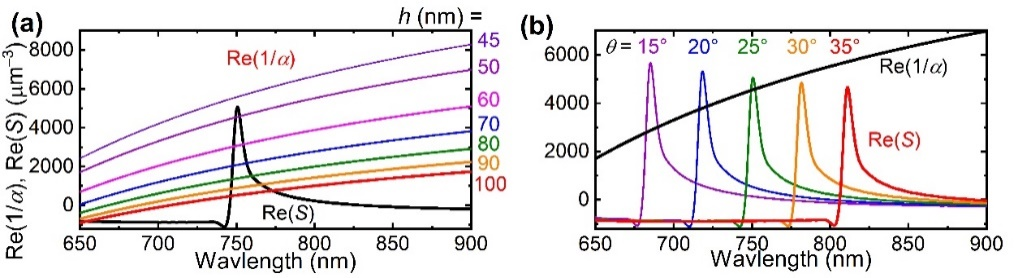

圖2. 單個金柱的極化率倒數與陣列的偶極和隨納米柱高度和入射角度的演化。

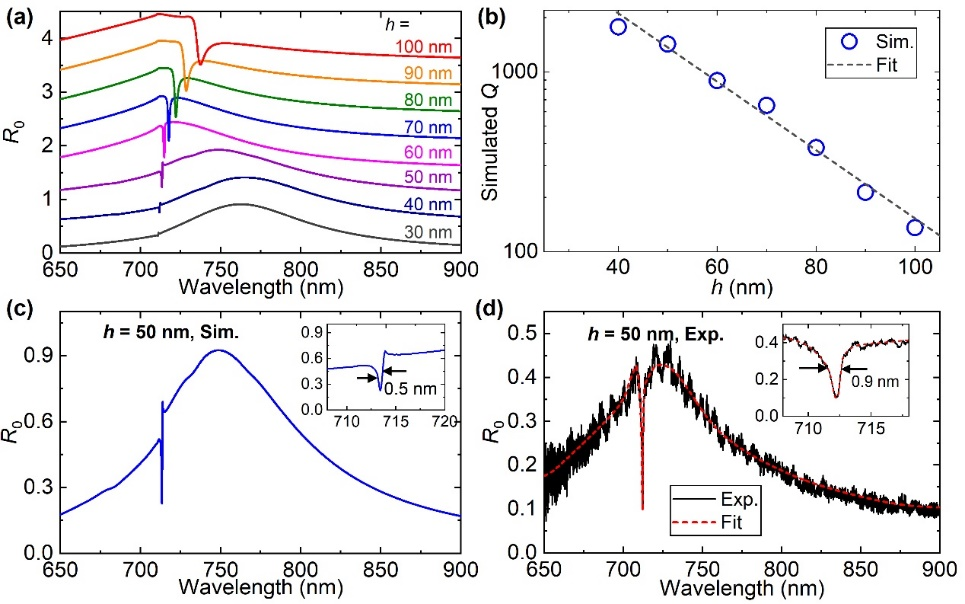

圖3. a,b)周期性銀柱陣列的反射譜和仿真品質因子隨高度的演化。c,d) 高度為50 nm的銀柱陣列的反射譜仿真與實驗對比。

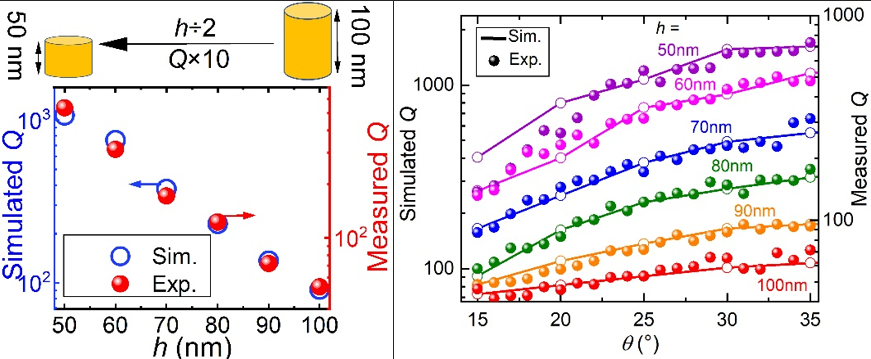

金屬納米柱陣列的高度減半,所支持的面外SLR的品質因子提高一個數量級。隨著入射角度增加,面外SLR的品質因子持續提高。
