Nature Communications:用于遠場高分辨成像的新型柔性聲學超表面功能器件
聲人工結構超表面是一種可產生特殊物理效應的新穎聲學結構,其獨特之處在于能夠對聲波的相位、振幅進行完全控制,可個性化定制任意波場,在高/超分辨醫學成像、精準操控給藥和可穿戴器件等方面具有重要應用前景。
聲學超表面結構通常是剛性而固定的,厚度在毫米以上,甚至與波長相當。并且,這些超表面的工作頻率通常在較低的頻率,高頻高性能應用受限。盡管高精度三維打印技術的快速發展,使得加工更小的超表面構件成為可能。然而更為復雜的是,當超表面的工作媒介為水等液體介質時,會面臨新的挑戰。例如,為了實現所需的波前工程,聲學中的質量定律約束了水下超表面具有結構緊湊而尺寸龐大的特征,這大大限制了聲學超表面的潛在應用場景。此外,不可避免的固液耦合引起的結構振動,可導致所設計的聲學超表面器件失效,成為應用的突出瓶頸。
近日,中國科學院深圳先進技術研究院(SIAT)鄭海榮研究員與華中科技大學(HUST)祝雪豐教授等合作研發了一種二氧化硅納米顆粒修飾的細菌-纖維素柔性超表面元材料(圖1)。這種材料在水中具有優異的穩定性、出色的機械加工性能、超薄厚度、超輕重量、細菌可修復能力和生物相容性。利用這種柔性超表面元材料,研究者們進一步基于剪紙工藝開發出了功能性聲學超表面,可加工~10 μm精度的復雜圖案。得益于這種超表面材料的Cassie-Baxter效應產生的完美超聲絕緣性,研究者們設計制造出超?。?/font>~20 μm)、超輕(< 20 mg)的芯片級聲學器件,如非局域全息超透鏡和三維成像超透鏡,實現了復雜全息聲場和遠場高分辨三維超聲脈沖-回波成像(圖2和圖3)。本研究為開發柔性可生物降解的新型超材料器件提供了一種變革性技術,也為相關生物醫學儀器應用開辟了新方向。
相關研究成果以“修飾的細菌-纖維素超聲超表面”(Decorated bacteria-cellulose ultrasonic metasurface)為題最新發表在《自然》子刊Nature Communications上。中國科學院深圳先進技術研究院的鄭海榮、華中科技大學的祝雪豐與楊光為本文的通訊作者,李宗霖、陳坤和李飛為文章的第一作者。該研究獲得了科技部重點研發計劃、國家自然科學基金、廣東省卓越青年團隊、深圳市基礎研究重點等項目的支持。
圖1:細菌-纖維素超聲超表面的加工和性能表征

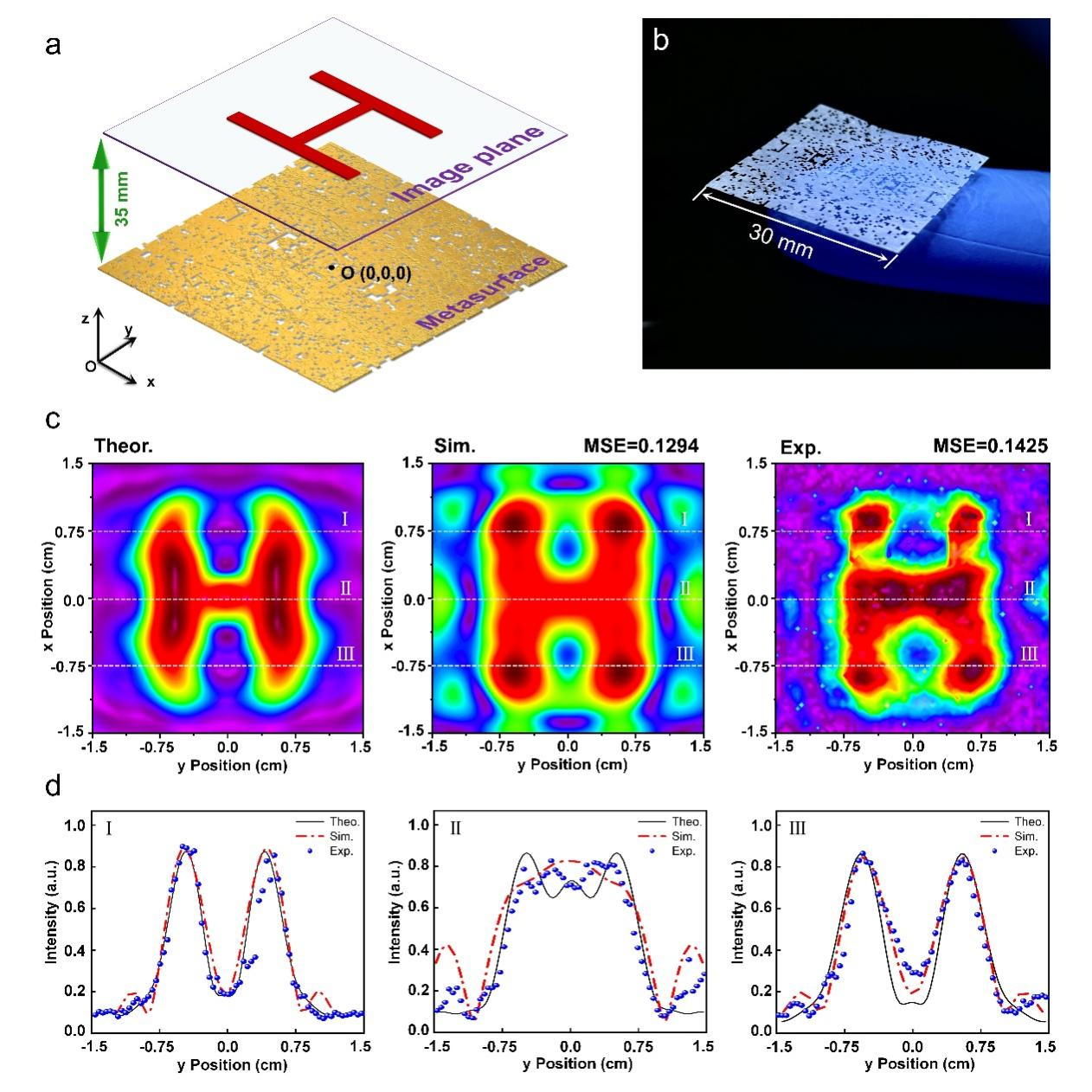

圖2:剪裁加工的非局域全息超透鏡及其復雜全息聲場

圖3:剪裁加工的成像超透鏡及其遠場高分辨二維、三維超聲脈沖-回波成像
