深圳先進院在超高場磁共振電子學及成像方法研究獲新進展
磁共振成像技術精密、體系復雜,是醫學診斷最尖端的設備之一,是心腦血管、神經和腫瘤等全身多種重大疾病臨床影像診斷的關鍵工具。目前全球醫學臨床上最高場強的磁共振是3T,誕生于2001年。20多年來行業一直追求高于超高場磁共振全身成像系統,以獲得更高的全身時空分辨率,從而實現對亞毫米或更微小病灶的精準診斷。然而超高場磁共振系統由于存在高場射頻偽影、掃描速度和熱安全問題,一直以來沒有形成有效的臨床解決方案。針對于上述挑戰,深圳先進院鄭海榮研究團隊在超高場全身成像系統射頻技術、超高場成像方法及功能代謝成像方面取得一列進展。
團隊基于國際首創5T 超高場全身磁共振平臺上,發明了新體制多源非均勻激發磁共振成像方案,研制了48通道頭部收發一體射頻線圈,相對于3T系統的32通道頭部線圈,5T系統的信噪比是3T系統的1.6倍左右,同時在5T系統上的大腦解剖像具有更高的信噪比和圖像分辨率,血管圖像展示了此前難以觀測到的豆紋動脈、髓靜脈等微細結構和更多的細節。該成果“5T magnetic resonance imaging: radio frequency hardware and initial brain imaging”發表于Quantitative Imaging in Medicine and Surgery(2023,13(5):3222-3240),并入選該期封面文章。在腹部成像方面,研究團隊在前期攻克的8通道體部容積激發線圈研究基礎上,利用新型射頻勻場算法可顯著提高心臟成像自適應激發的穩定性。相關工作受邀在2023中國生物醫學工程大會暨創新醫療峰會進行匯報。
在超高場功能磁共振T1ρ弛豫定量成像方面,團隊首次在5.0 T磁共振平臺上測試了大腦T1ρ成像的可行性,并比較了使用3.0 T和5.0 T掃描儀所得的T1ρ值。實驗結果表明,5.0T下獲得了信噪比更高的T1ρ加權圖像。在高分辨率成像中,5.0T的信噪比優勢更明顯。該成果發表在Frontiers in Physics(2022,10:1016932)。團隊還提出一種用于基于擴散的MR重建方法——HFS-SDE,并將這種新方法應用于MR T1ρ映射,實現14倍的高加速度,相對于VP-SDE的高速倍數下沒有顯示偽影,nRMSE值明顯優于VP-SDE,并且圖像的高頻細節得到了更好的重建,該成果“Diffusion generative prior-based highly accelerated MR T1ρ mapping”在2023 ISMRM會議被收錄為Power Pitch。
無創反映活體內細胞分子代謝特征對于了解腫瘤和神經退行性疾病等重大疾病的發病機制、制定疾病治療方案和監測疾病進展至關重要。目前,能用于人體臨床的分子代謝成像主要依賴于正電子發射型計算機斷層顯像技術(PET)或磁共振波譜技術(MRS)。磁共振氘(deuterium,D)代謝成像(DMI)技術是近年來興起的一種分子代謝成像手段,機體攝入氘標記的探針后,通過磁共振波譜成像技術檢測氘標記探針以及它們的下游代謝產物,實現代謝流的定量檢測。與PET技術相比,它不僅能夠反映機體對探針的攝取,還能提供了更多代謝下游的細節,無電離輻射且易于實施。然而,氘標記探針價格昂貴,人體掃描使用量費用高達數千甚至上萬元,昂貴的價格是該技術臨床應用的障礙之一。近期,團隊成員聯合研制了新的氘標記化合物[2,3,4,6,6'-2H5]-葡萄糖,合成成本顯著低于現有商用[6,6'-2H2]-葡萄糖,團隊還在超高場下證明了這種新化合物可以反映大鼠膠質瘤模型的糖酵解通量,這些工作將有力的推動超高場磁共振氘代謝成像的臨床應用。該成果“A new deuterium-labeled compound [2,3,4,6,6’-2H5]-D-glucose for deuterium magnetic resonance metabolic imaging”發表于磁共振分子代謝成像領域重要期刊NMR in Biomedicine上,并選為當期封面文章。

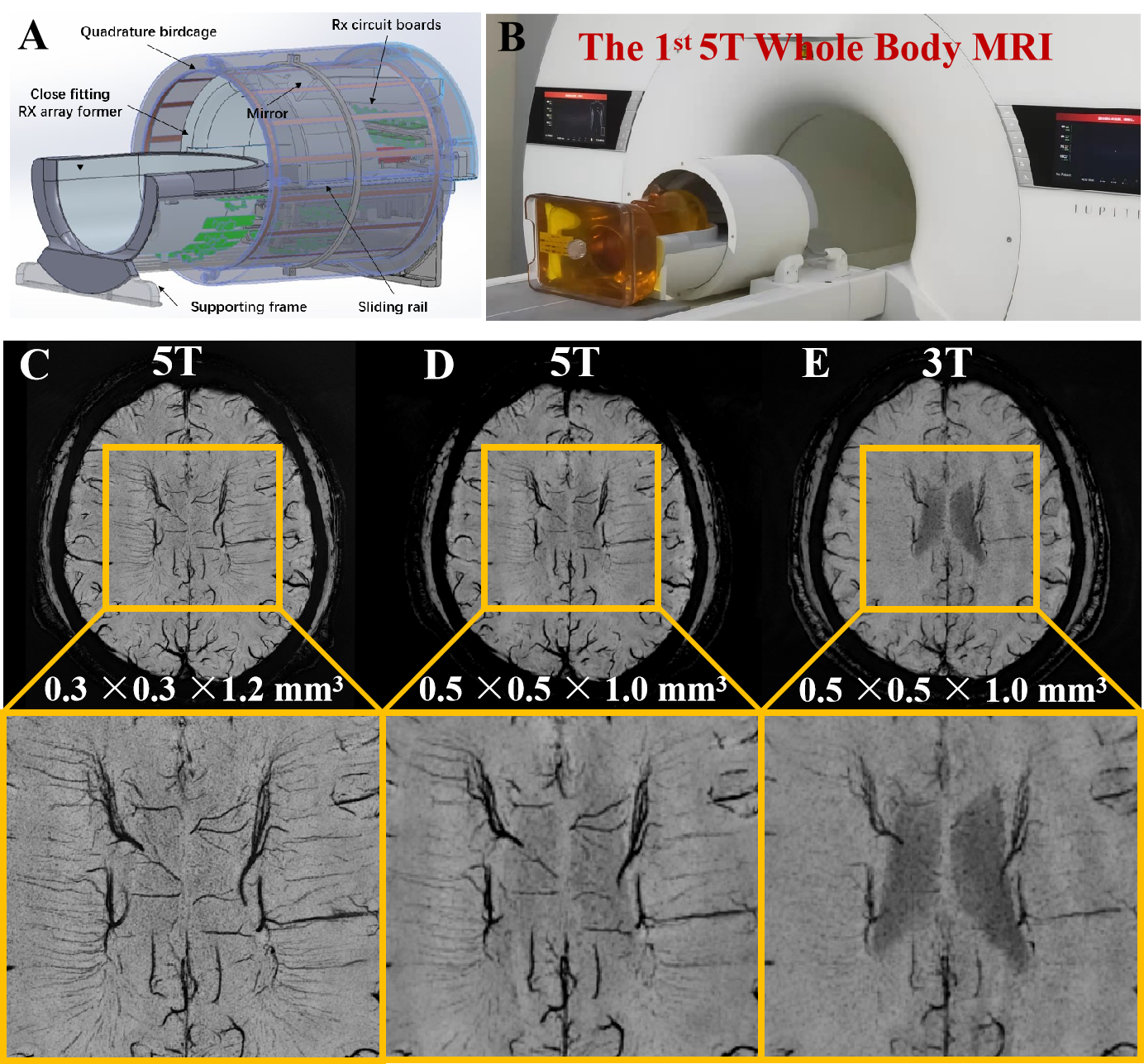

圖1 5T系統 48通道線圈頭部收發一體射頻線圈(A),在國際首創5T系統(B)上首次實現了采集分辨率為0.3 mm ×0.3 mm ×1.2 mm的高分辨磁敏感加權成像(C),較3T系統(E)展示如髓靜脈等更豐富的細節。

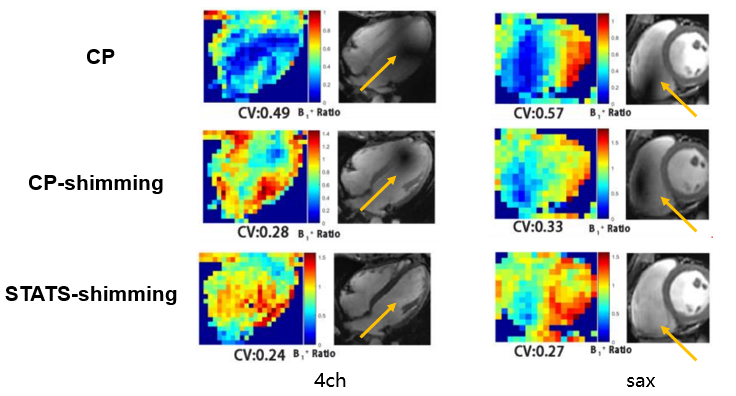

圖2 利用新型統計初值的射頻勻場算法, 顯著提高心臟成像自適應激發的穩定性。

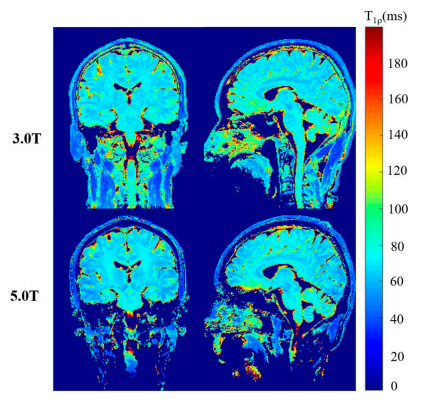

圖3首次在5.0 T MR平臺上測試了大腦T1ρ功能成像。

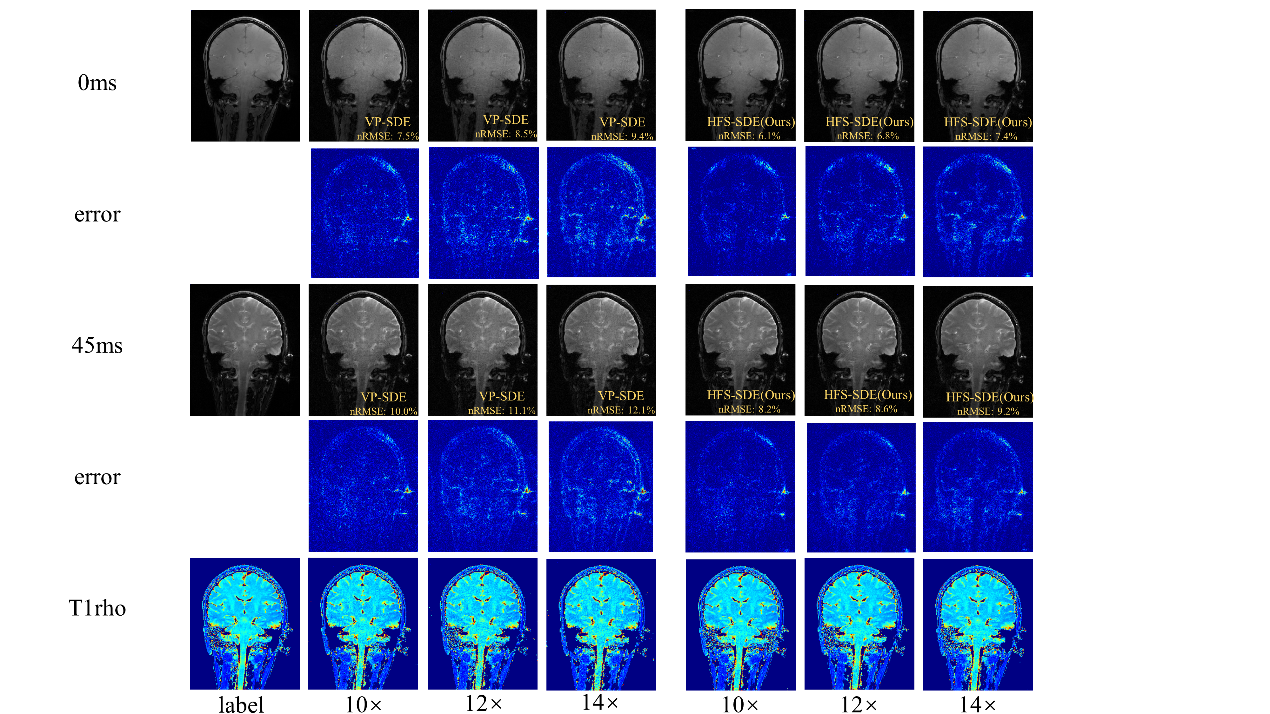

圖4 團隊提出的HFS-SDE方法不僅提高了擴散模型的穩定性,并在5T時實現了T1ρ定量成像的高加速,而且更準確地恢復MR圖像中的高頻細節。

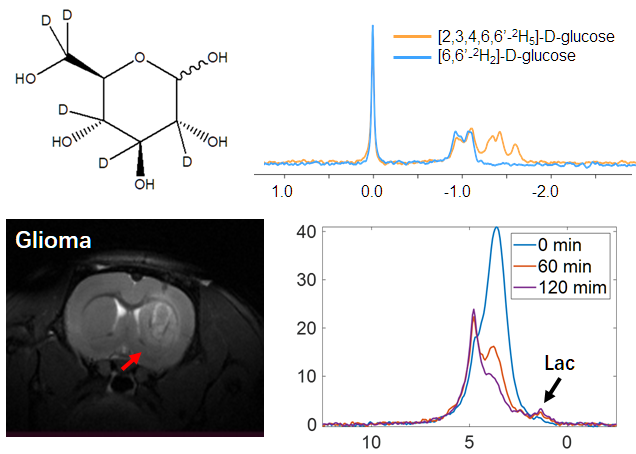

圖5:一種磁共振功能成像的新型氘標記[2,3,4,6,6'-2H5]-葡萄糖探針及其在大鼠膠質瘤模型成像。
