深圳先進院等搭建機器人輔助膠體納米晶數字制造平臺

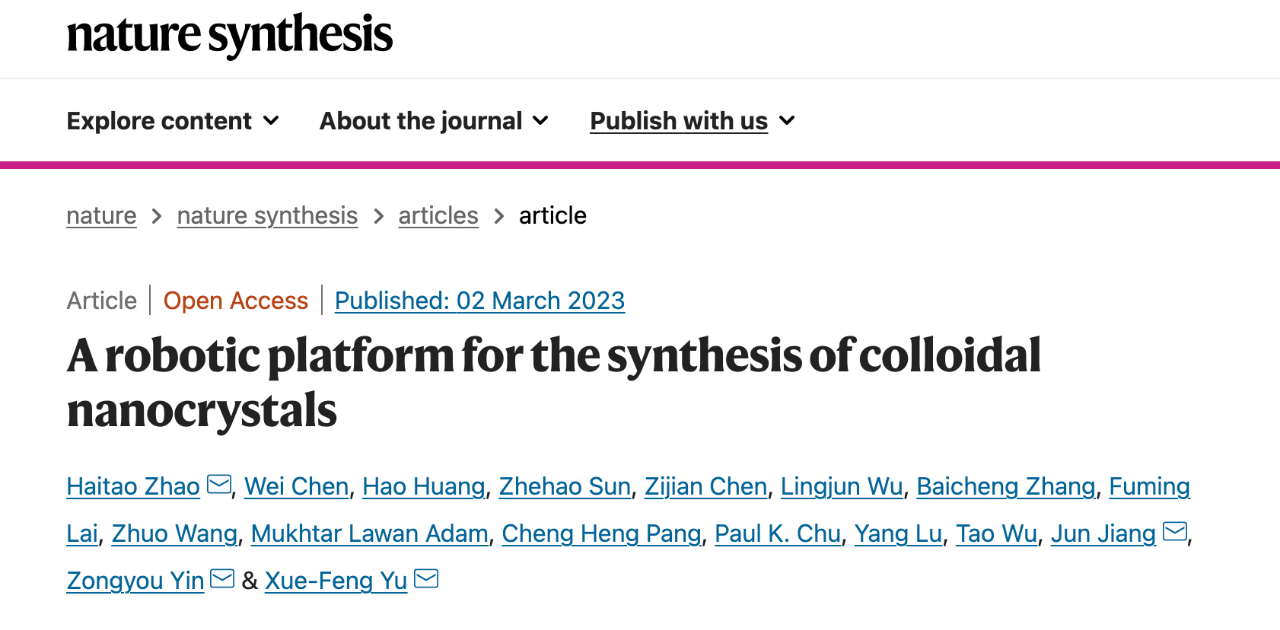

近日,中國科學院深圳先進技術研究院(簡稱“深圳先進院”)材料所喻學鋒、趙海濤團隊及其合作者在國際學術期刊《自然-合成》(Nature Synthesis)上發表題為“A Robotic Platform for Synthesis of Colloidal Nanocrystals”的文章。該工作首次將數據挖掘、數據驅動自動化合成、機器學習、逆向設計集成構建了機器人輔助膠體納米晶數字制造平臺,有望將科研人員從傳統試錯實驗、勞動密集型表征中解放,實現膠體納米晶數字化制備。

納米晶在能源、光學、光化學、電化學、光電子學以及生物醫藥等領域的應用潛力巨大。納米晶物理化學性質與其形貌、尺寸息息相關,而傳統的試錯實驗和密集表征需花費大量時間和精力,制約了納米晶的研發。 為此,研究團隊整合數據驅動自動化合成、機器人輔助可控合成、面向形貌逆向設計等技術,構建了機器人輔助膠體納米晶數字智造平臺,以此突破當前納米晶可控合成研究的局限性。 其中自動化平臺由自動化合成模塊、自動化表征模塊和協作機器人三大模塊構成,每個模塊包含若干子模塊,具有高通量合成、樣品存儲、原位光學、光譜學表征等功能(圖1)。研究團隊以兩種典型的膠體納米晶為研究范例,一種是目前在生物傳感檢測領域被廣泛研究的金納米棒,一種是在新能源和光學探測領域有巨大應用潛力的鈣鈦礦納米晶。
為了實現自動化合成,研究人員對文獻進行了數據挖掘,以提供關鍵合成參數的初始選擇。針對金納米棒,對1300篇已報道的金納米棒合成的相關文獻進行數據挖掘,并對其關鍵參數進行分水平排序,從而獲取機器人執行參數,并設計正交實驗及高通量實驗驗證,獲取了金納米棒形貌調控的重要參數。針對雙鈣鈦礦,通過對其他鈣鈦礦相關文獻進行數據挖掘,篩選出潛在的可供調節雙鈣鈦礦尺寸形貌的48種溶劑和61種表面活性劑,結合高通量原位合成和表征,快速實現了溶劑和表面活性劑的篩選。
進一步,通過設計單因素、雙因素以及三因素實驗,進行高通量合成、原位光學表征(RGB值獲?。?、原位光譜學表征以及異位表征(透射電鏡、掃描電鏡)等獲得大樣本數據和小樣本數據,結合機器學習,獲得了合成關鍵參數(結構導向劑)與吸收光譜之間的關系模型以及吸收光譜和納米晶尺寸的關系(圖2)。通過積累數據樣本,模型得到進一步完善。此外,根據兩種材料大樣本顏色信息(RGB),還可構建顏色信息與納米晶尺寸之間的關系模型,這個模型可作為快速鑒定納米晶尺寸的另一個指標。得益于這些模型的構建,輸入目標產物尺寸信息即可反饋合成關鍵參數(結構導向劑),從而實現納米晶高效逆向設計及合成(圖3)。因此,這項工作在數據驅動機器人合成納米晶領域前景遼闊。
該研究由中國科學院深圳先進技術研究院材料界面研究中心喻學鋒、趙海濤團隊、中國科學技術大學江俊、澳大利亞國立大學殷宗友等共同完成。深圳先進院是第一通訊單位。趙海濤副研究員、江俊教授、殷宗友副教授、喻學鋒研究員為該文章的共同通訊作者。深圳先進院趙海濤、陳薇,黃浩,澳大利亞國立大學孫哲浩為該文章的共同第一作者。
研究獲得國家自然科學基金、廣東省自然科學基金、深圳市自然科學基金、深港澳科技計劃和騰訊犀牛鳥科研基金項目等的支持。

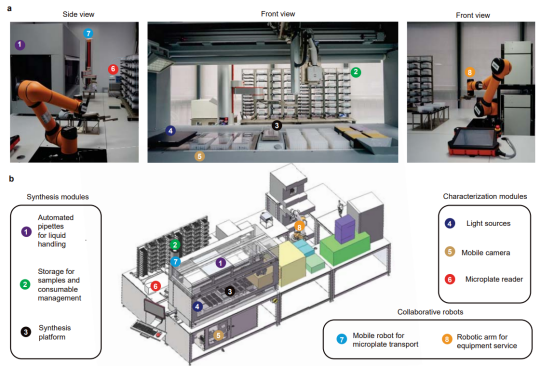

圖1. 機器人輔助膠體納米晶數字制造自動化平臺

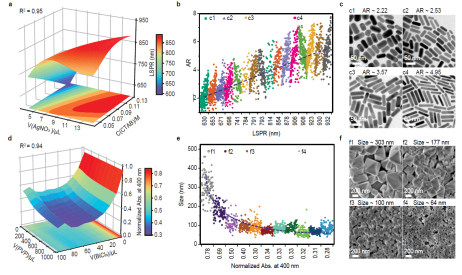

圖2. 可控合成原位表征機器學習模型與異位表征驗證

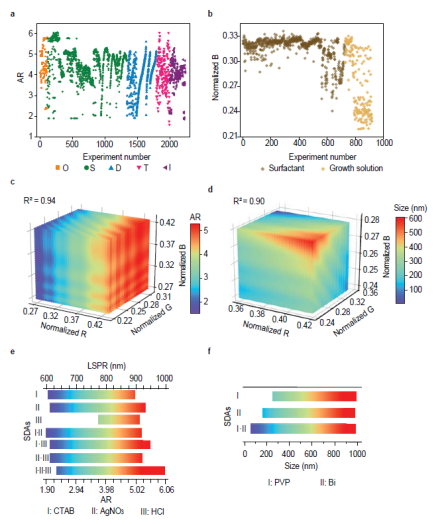

圖3. 實驗數據庫、機器學習模型與納米晶逆向合成
